Epoksi Uygulama
GRAVITON

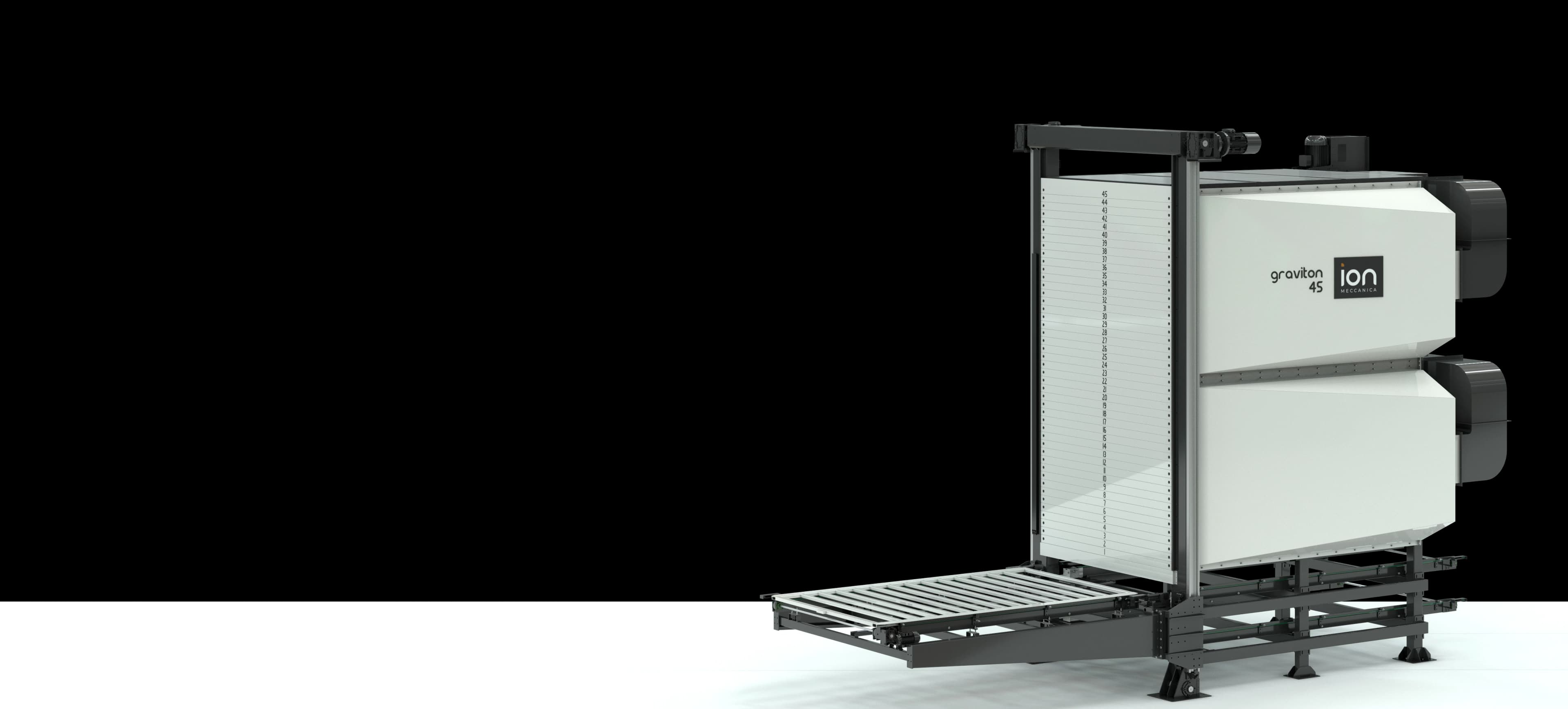

Dıştan Asansörlü Kurutma ve Kürleme Kulesi/Fırını
GRAVITON, reçine uygulamasından önce doğal taş plakaların kontrollü kurutulması veya reçine işleminden sonra plakaların termal kürlenmesi için tasarlanmış tam yalıtımlı dıştan asansörlü bir kule fırınıdır.
Açıklama & Teknik Detaylar
GRAVITON, reçine uygulamasından önce doğal taş plakaların kontrollü kurutulması veya reçine işleminden sonra plakaların termal kürlenmesi için tasarlanmış tam yalıtımlı dıştan asansörlü bir kule fırınıdır. Kurutma ve kürleme odalarını tek bir yapı içinde birleştiren GRAVITON COMBI'den farklı olarak, her GRAVITON kulesi tek bir termal prosese adanmıştır. Bu nedenle, tam bir reçine işleme hattında, plaka kurutma ve reçine polimerizasyonu için ayrı kuleler yapılandırılabilir ve her kulenin kapasitesi, gerekli işlem süresine ve üretim çıktısına göre bağımsız olarak seçilir. Çalışma sırasında, her tepsi atanmış bir seviyeye yerleştirilir ve programlanmış kurutma veya kürleme süresi tamamlanana kadar orada sabit kalır. Bu statik işlem prensibi, her plaka için kontrollü bekleme süresi sağlar ve hattın kurutma ve reçine kürlemenin farklı süre gereksinimlerini dengelemesine olanak tanır.
GRAVITON, iki ana uygulamadan biri için yapılandırılabilir.
Plaka Kurutma
Kurutma konfigürasyonunda, kule, reçine uygulamasından önce mermer, granit ve diğer doğal taş plakalardaki kalıntı nemi giderir. Kontrollü sıcaklık, sıcak hava sirkülasyonu ve nem tahliyesi, taş yüzeyini, gözeneklerini ve çatlaklarını etkili reçine penetrasyonu için hazırlamaya yardımcı olur.
Reçine Kürleme
Kürleme konfigürasyonunda, GRAVITON, epoksi, polyester veya diğer uyumlu reçine sistemlerinin polimerizasyonu için gerekli kontrollü termal ortamı korur.
Plaka, bir sonraki işlem, finiş veya cilalama aşamasına aktarılmadan önce programlanmış kürleme süresi boyunca kule içinde kalır.
Dıştan Asansörlü Tepsi Depolama
Her plaka, bireysel bir tepsi üzerinde taşınır ve fırın kulesi içinde sabit bir seviyeye yerleştirilir.
Tepsi, termal işlem boyunca aynı pozisyonda kalır. Programlanmış bekleme süresi dolduğunda, otomatik olarak geri alınır ve üretim hattına geri gönderilir. Plaka tepsileri oda içinde sürekli olarak dolaşmadığı için, her seviye kendi yükleme süresine ve gerekli işlem süresine göre yönetilebilir.
Kontrollü Sıcak Hava Dağıtımı
GRAVITON, elektrik dirençli ısıtma veya doğal gaz yakıtlı ısıtma sistemi ile tedarik edilebilir. Elektrikli konfigürasyonda, ısı enerji verimli serpantin dirençli ısıtıcılar tarafından üretilir. Devridaim fanları, ısıtılmış havayı plaka işlem odasının kenarları boyunca konumlandırılmış iç difüzörler aracılığıyla dağıtır. Çelik hava akış yönlendiricileri, dolaşan havayı tepsi alanı içinde tutar ve yönlendirir; bu, plaka yüzeyi boyunca ve farklı fırın seviyeleri arasında tutarlı ısı transferi sağlamaya yardımcı olur. Sirkülasyon sistemi, tam yalıtımlı kule yapısı ile birlikte çalışarak gereksiz termal kaybı sınırlar ve kurulu ısıtma kapasitesinin etkili kullanımını sağlar.
Isı Yalıtımı ve Nem Kontrolü
Dış yapı, yüksek yoğunluklu paneller ve ek ısı yalıtım malzemeleri kullanılarak yalıtılmıştır. Oda sıcaklığı, elektronik sensörler tarafından sürekli olarak izlenir. Kurutma uygulamalarında, nem oda içinde farklı konumlarda ölçülür ve gerektiğinde nemli hava tahliye edilir. Bu kontrollü sıcaklık, hava akışı ve nem giderme kombinasyonu, değişen ortam ve üretim koşulları altında tekrarlanabilir işlemeyi destekler.
Harici Asansör ve Tepsi Aktarım Sistemi
GRAVITON, fırın kulesinin her tepsi seviyesiyle hizalanan harici bir dikey asansör ile donatılmıştır. Asansöre monte edilmiş motorlu bir mekik, plaka tepsini seçilen fırın konumuna aktarır ve işlem döngüsü tamamlandığında onu geri alır. Mekik, asansör platformunun merkezinde konumlandırılmış bir monoray üzerinde hareket eder. Asansör, dengeli hareket ve bireysel fırın seviyeleri ile hassas hizalama sağlamak için tasarlanmış senkronize bir tahrik sistemi aracılığıyla kaldırılır ve indirilir. Pnömatik olarak çalıştırılan oda kapakları, yalnızca tepsi yerleştirme ve çıkarma sırasında açılır ve işlem odasından ısı kaybını azaltmaya yardımcı olmak için hemen ardından kapanır.
HeadStart
HeadStart işlevi, üretim vardiyası başlamadan önce fırının ön ısıtmasını planlar.
GRAVITON, ilk plaka hatta girmeden önce gerekli çalışma sıcaklığına ulaşabilir; bu, üretimin stabil termal koşullar altında ve gereksiz başlangıç gecikmeleri olmadan başlamasına olanak tanır.
Referans GRAVITON konfigürasyonu, 60 plaka tepsisine kadar kapasite sağlar. Uygun kule kapasitesi, saat başına gerekli plaka sayısına, plaka kurutma süresine, reçine kürleme süresine, seçilen reçine formülasyonuna, taş özelliklerine, plaka boyutlarına ve ağırlığına, önceki ve sonraki makine kapasitesine, mevcut fabrika alanına ve yüksekliğe göre belirlenir. Ayrı dıştan asansörlü fırın kulelerine sahip reçine hatlarında, kurutma ve kürleme kapasiteleri, her prosesin gerektirdiği farklı işlem sürelerini yansıtacak şekilde bağımsız olarak seçilebilir.
GRAVITON, mermer, granit, bazalt, traverten ve diğer doğal taş malzemeler için yapılandırılabilir. Tepsi boyutları, yapısal kapasite, oda boyutları ve taşıma ekipmanı, seçilen plaka formatına ve çalışma gereksinimlerine göre uyarlanır.
