1 Kuleli Dıştan Asansörlü Fırın Hattı

Birleşik Plaka Kurutma ve Reçine Kürlemeli Kompakt Reçine Hattı

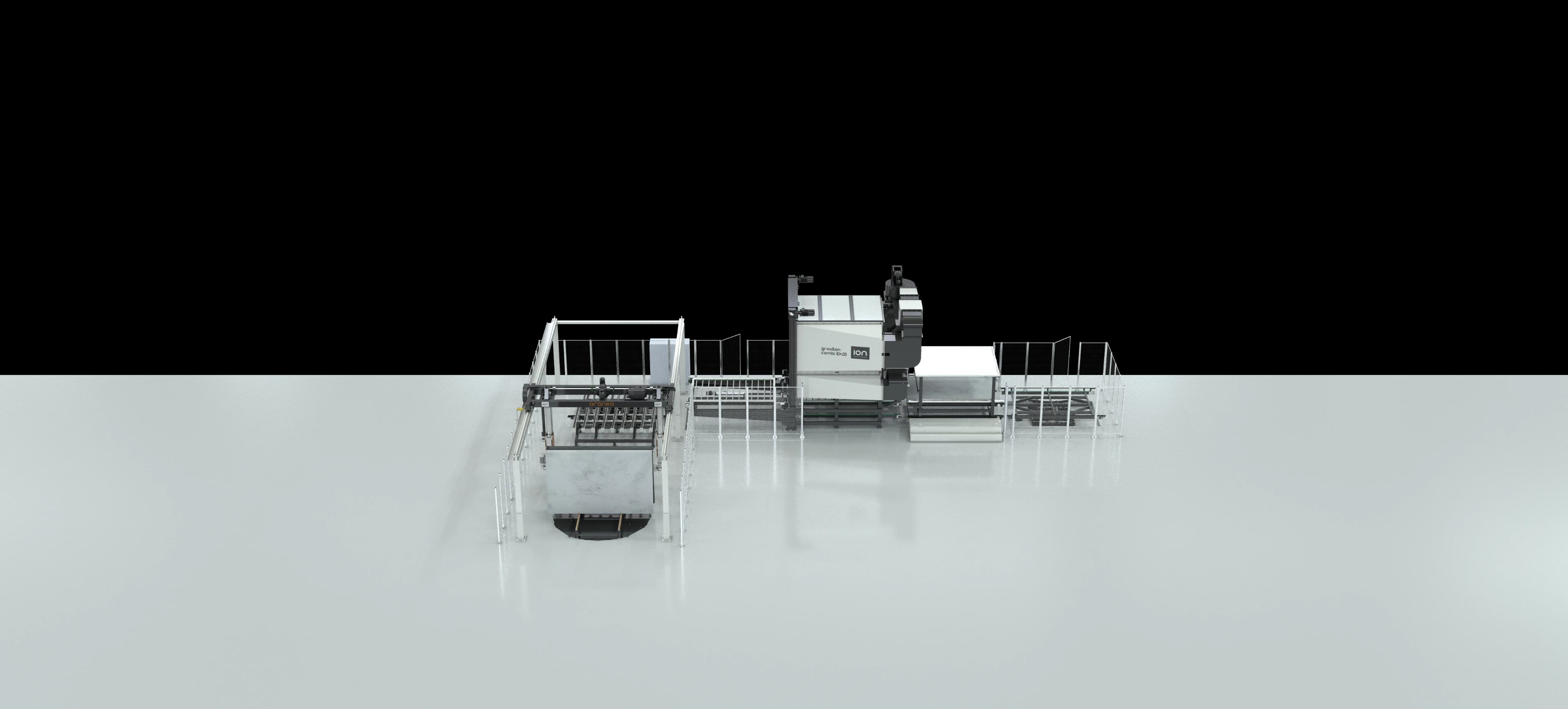

Tek bir GRAVITON COMBI dıştan asansörlü fırın kulesi etrafında tasarlanmış kompakt bir doğal taş reçine işleme sistemidir.

Proses Akışı

Hattın tipik istasyon sırası; plaka soldan sağa ilerler. Nihai yerleşim seçilen yapılandırmaya ve fabrika alanına göre belirlenir.

  1. 1 ARANEA Gerektiğinde katrak makinelerinden doğrudan yükleme dahil, üstten raylı plaka elleçleme robotu
  2. 2 GRAVITON COMBI Plaka Kurutma ve Reçine Kürleme için Birleşik, Dıştan Asansörlü Fırın Kulesi
  3. 3 PBU01 Plaka Tampon ve İlk Jelleşme İstasyonu
  4. 4 RESINBOT Otomatik Reçine Uygulama Robotu
  5. 5 FİLE UYGULAMA Otomatik takviye filesi uygulama sistemi
  6. 6 PCK01 Çift taraflı işlem için Plaka Çevirme Konveyörü
  7. 7 VAC01 Hat İçi Vakum Odası, opsiyonelOpsiyonel
  8. 8 MANTA-U Otomatik Plaka Boşaltma Robotu

Açıklama & Teknik Detaylar

1 Kuleli Dıştan Asansörlü Fırın Hattı, tek bir GRAVITON COMBI dıştan asansörlü fırın kulesi etrafında tasarlanmış kompakt bir doğal taş reçine işleme sistemidir. GRAVITON COMBI, tek bir yalıtımlı dikey yapı içinde iki ayrı termal odayı bir araya getirir. Odalardan biri reçine uygulamasından önce plakaların kurutulmasına ayrılmışken, ikincisi epoksi reçine kürlemesi için kontrollü termal koşullar sağlar. Kurutma ve kürleme seviyelerinin sayısı, müşterinin gerekli üretim kapasitesine, işlem sürelerine ve fabrika yerleşimine göre yapılandırılır. Tipik düzenlemeler arasında 10+20, 15+30 veya diğer projeye özel kombinasyonlar bulunabilir. Hat, tek taraflı veya çift taraflı plaka işlemi için yapılandırılabilir. Çift taraflı işlemde arka yüz kurutulur, reçine ile işlenir ve gerektiğinde file ile güçlendirilir. Ardından plaka kürlenir, otomatik olarak çevrilir ve son kürleme aşamasını tamamlamadan önce görünen yüzde işlenir. Kurutma ve kürlemeyi tek bir kule içinde birleştiren sistem, kompakt bir fabrika alanı korurken kontrollü statik işlem sağlar.
